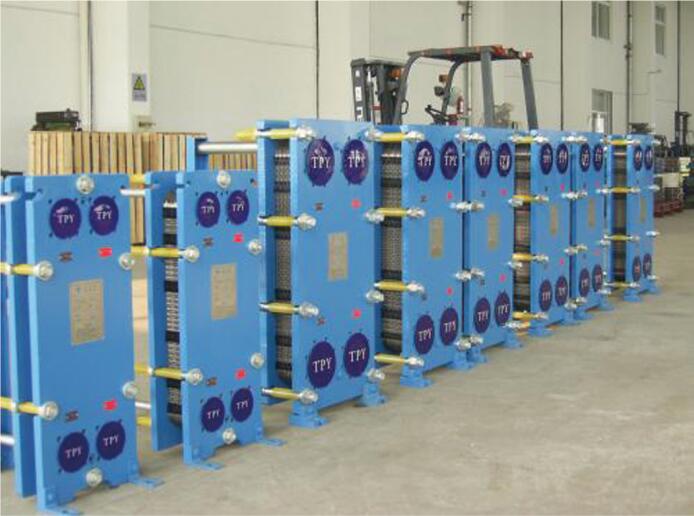

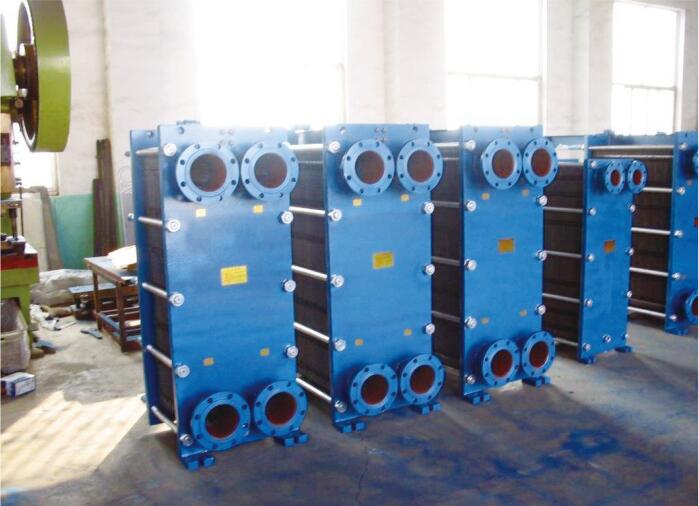

    板式換熱器

    板式換熱器的結構原理



           可拆式板式換熱器是由許多換熱板片(沖壓有波紋槽的金屬薄板),按一定間隔四周通過密封墊片蜜封,并用夾緊螺柱壓緊而成,其角上的孔構成了連續通道,介質從入口進入通道,并被分配到換熱板片之間的流道內,每張板片都有密封墊片,板與板之間的位置是交替放置,兩種流體分別進入各自通道,由板片隔開,一般情況下,兩種介質在通道內逆流流動,熱介質將熱能傳遞給板片,板片又將熱能傳遞給另一側的冷介質,從而達到熱介質溫度降低被冷卻,冷介質溫度升高得到加熱的目的。

    產品特點



           傳熱系數高
           結構緊湊、占地面積小
           檢修、清洗方便
           很容易改變換熱面積或流程組合
           污垢系數低
           末端溫差小
           重量輕

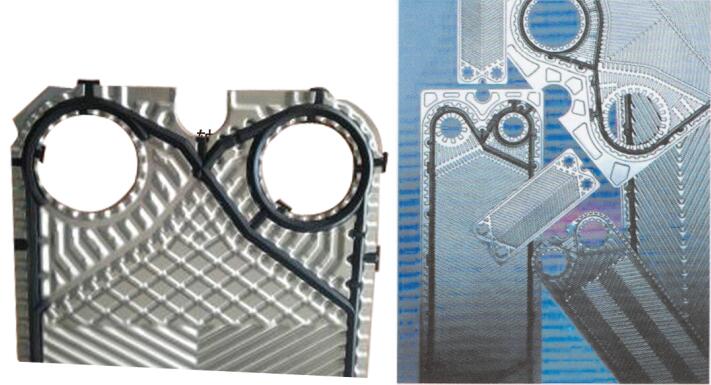

    板片材料



           奧氏體不銹鋼.
           鈦及鈦合金
           鎳及鎳合金

    密封墊材料



           丁腈橡膠
           三元乙丙橡膠
           氟橡膠
           硅橡膠
           氯丁橡膠

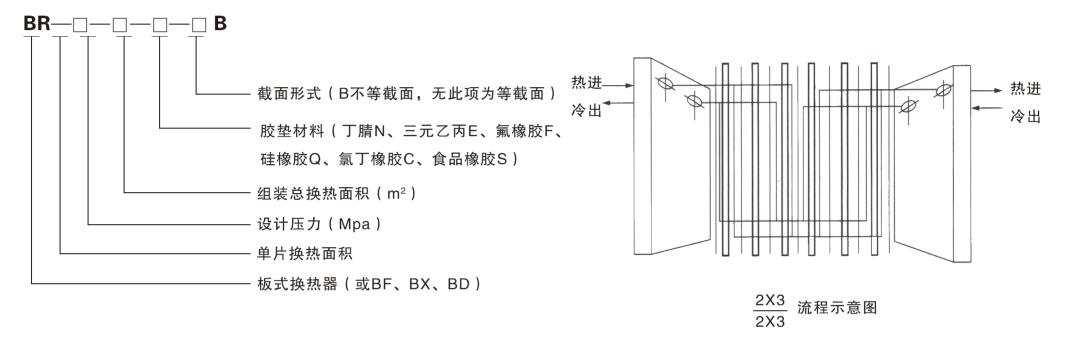

    板式換熱器的型號表示方式

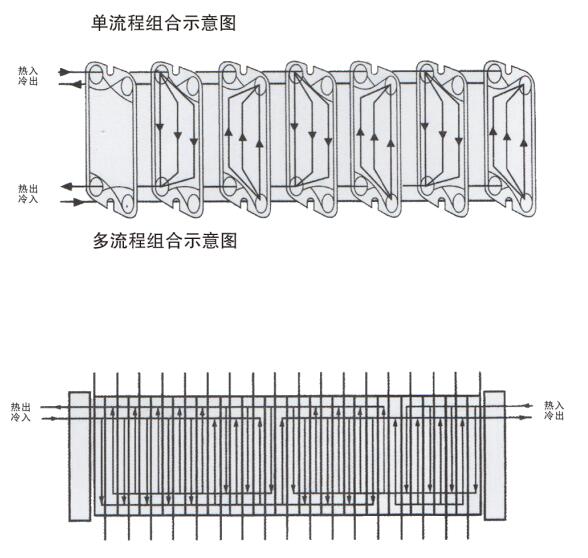

    板式換熱器的設計選項與設計特點



           為了是流體按-定要求在板內流動,由一定數量的具有四個角孔的板片和少量換向作用的板片(具有盲孔)根據不同的換熱要求工況,排列組合而成,兩側夾緊板冷熱流體進出口也要做相應的匹配。流程組合的形式是根據板間流速、溫差條件和工藝條件確定的。一般溫差大于對數平均溫差1.8倍的介質應選用多流程。板間流速的合適值為0.3- -0.8m/s,流速太低時可選用二流程或多流程。.板式換熱器的流程組合形式可分為單流程、多流程和混合流程,在實際的換熱工況中,還有很多種流程組合形式的變化,我公司可根據用戶工況進行流程設計。流程組合標記示例: 2X10標識熱介質是2程,每個流程內并聯10個通道。

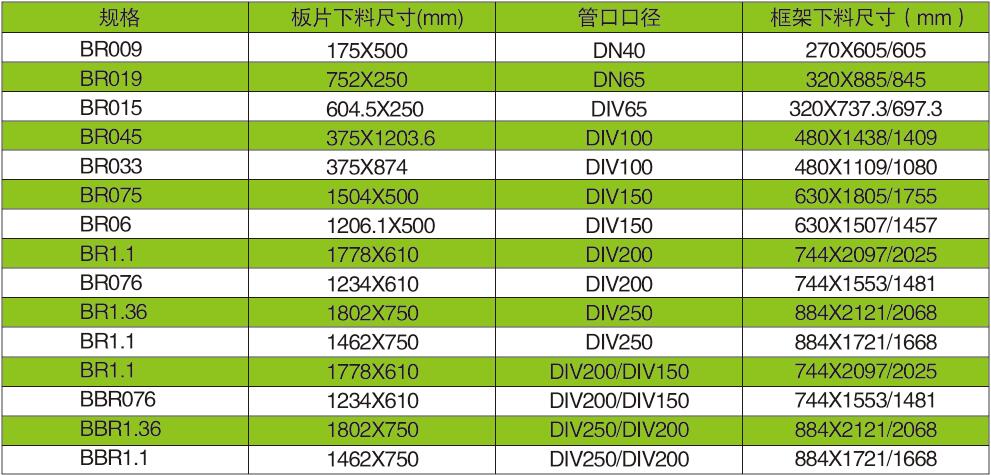

    板式換熱器結構參數

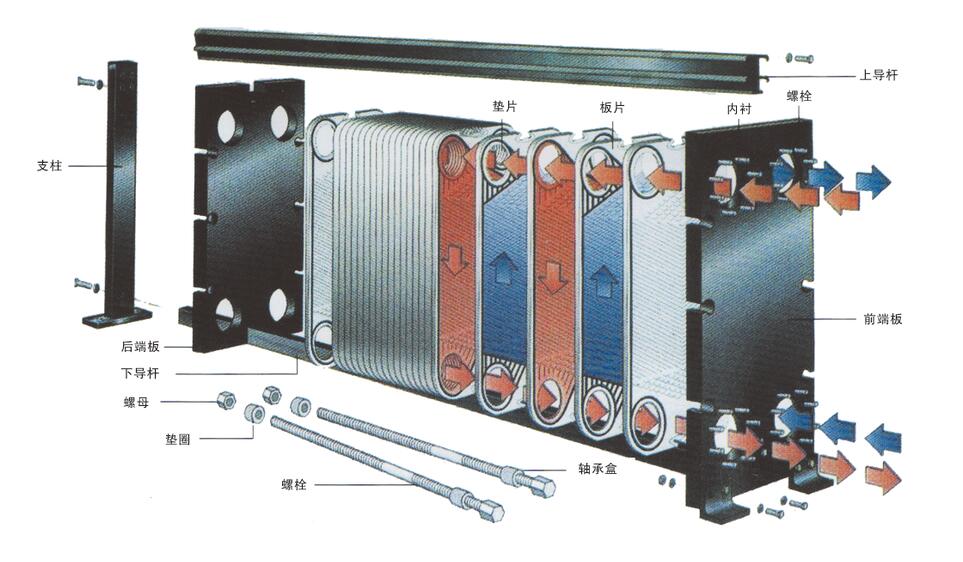

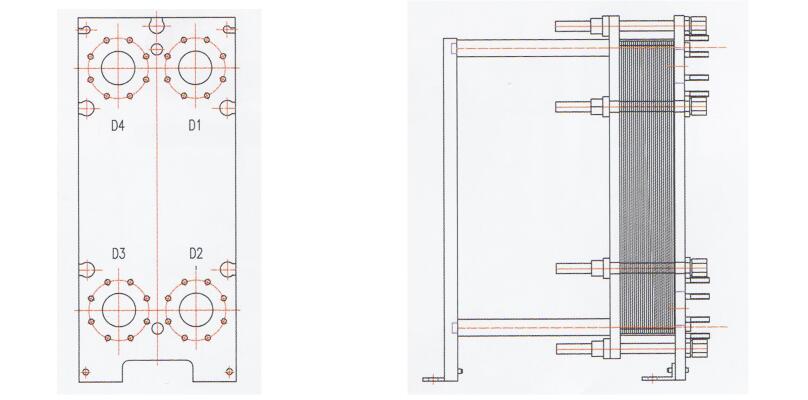

    結構圖



    換熱站工作原理



           1、水循環系統
           供熱管網或鍋爐的一次熱媒系統(蒸氣或高溫熱水),在智能溫控裝置控制下,按照所需流量流經板式換熱器,將熱量傳遞給二次熱媒(被加熱水),降溫后流入凝水箱或軟水箱,供回收利用; 二次熱媒回水進入換熱站,首先進入循環水泵。再進入板式換熱器,獲取熱量后供至用戶,供水溫度由智能溫控裝置自動控制。
           2、自動壓力控制系統:
           二次熱媒回水壓力處于某-設定范圍內,二次熱媒回水壓力低于設定范圍下限時補水泵自動開始升壓;壓力達到設定范圍上限時補水泵自停。一次熱媒回水壓力超過設定范圍上限一定值時,安全閥排水泄壓,維持二次熱媒回水壓力適宜。
           3、自動溫度控制系統
           智能溫度控制裝置,根據室外溫度變化自動調節采暖供水溫度,調節采暖系統的熱負荷,避免室內溫度受氣候變化而出現的過冷、過熱,維持溫暖、舒適的室內環境,并最大程度地節省能耗。

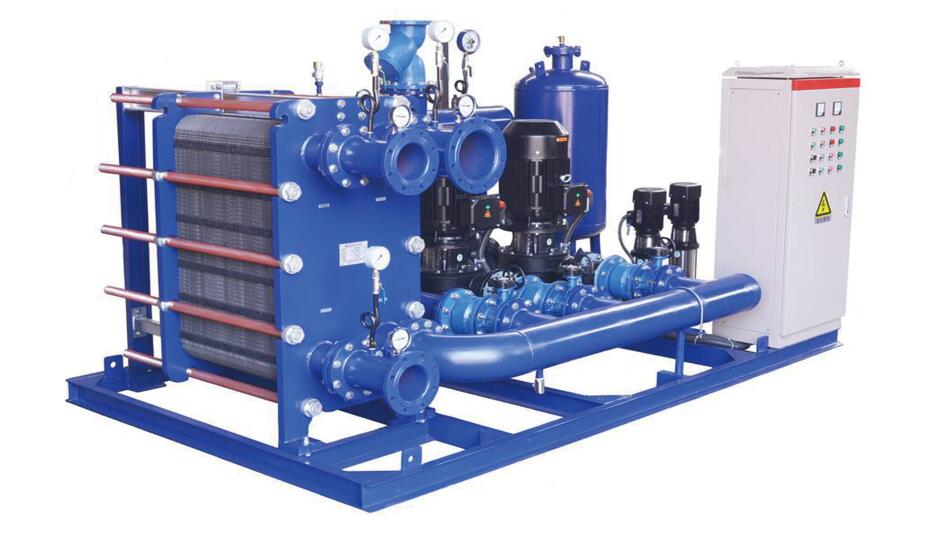

    換熱站工作原理



           本換熱站由板式換熱器、智能溫控裝置、智能電控裝置、循環泵、補水泵、穩壓膨脹水箱、補(凝)水箱、過濾器、閥門、儀表、傳感器、配管底座等組成。以上各部件可根據用戶要求進行增減,同時也可加配全自動軟水器或電子水處理器等水處理設備。用戶若有其他特殊要求,請訂貨前注明。用戶只需聯通一次熱媒進出口、二次熱媒進出口、補水口,接通電源即可投入使用。

    換熱站工藝流程圖

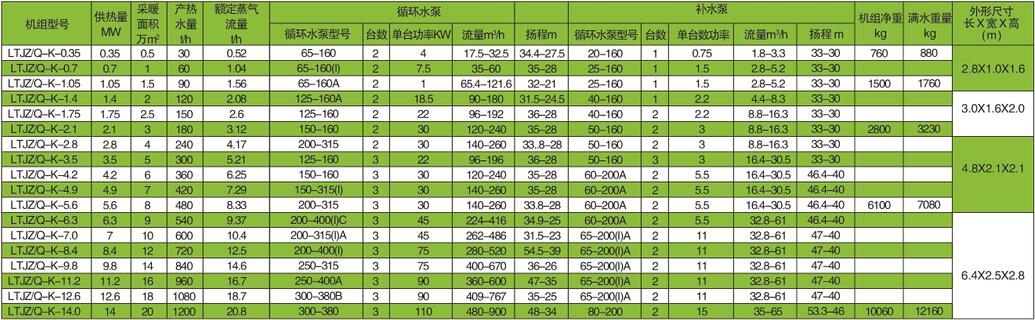

    高效智能板式水一水采暖換熱機組參數

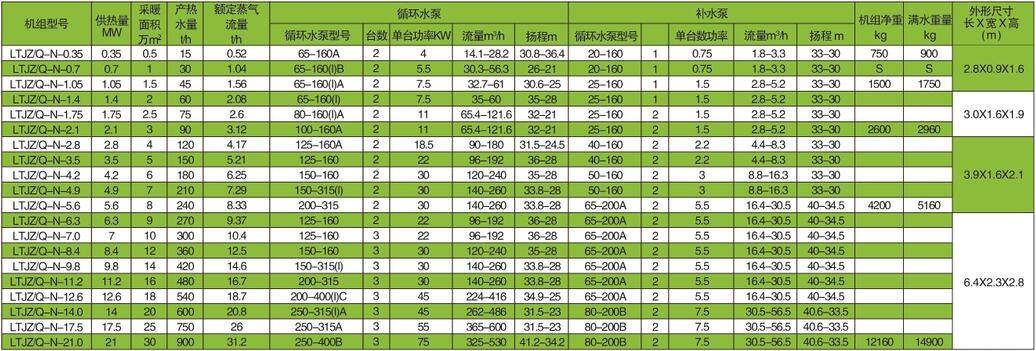

    高效智能板式水一水 空調換熱機組參數

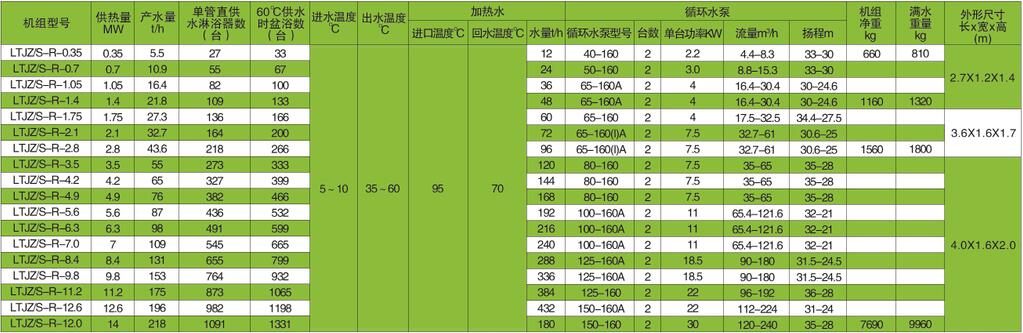

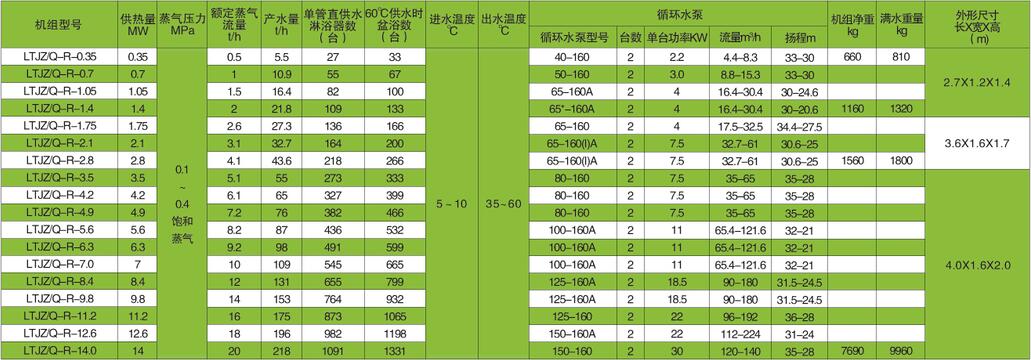

    高效智能板式汽一水生活用水換熱機組參數

    高效智能板式水一水生活用水換熱機組參數
